FPV  その17  4号機とりあえず完成(Diatone Grasshopper 160 CF)



今朝の東京は雪にならず、助かりました。

年末からつくっていた4号機(Diatone Grasshopper 160 CF)が、昨夜、とりあえず完成しました。

200g未満に減量、受信機アンテナ線の保護などを優先、とりあえずLEDとブザーは未搭載ですが、なにより当初の目標だった、初のNAZE32(10dof/Cleanflight)にMW_OSD R1.5を200g未満機に搭載したので、ま、とりあえず完成!です。

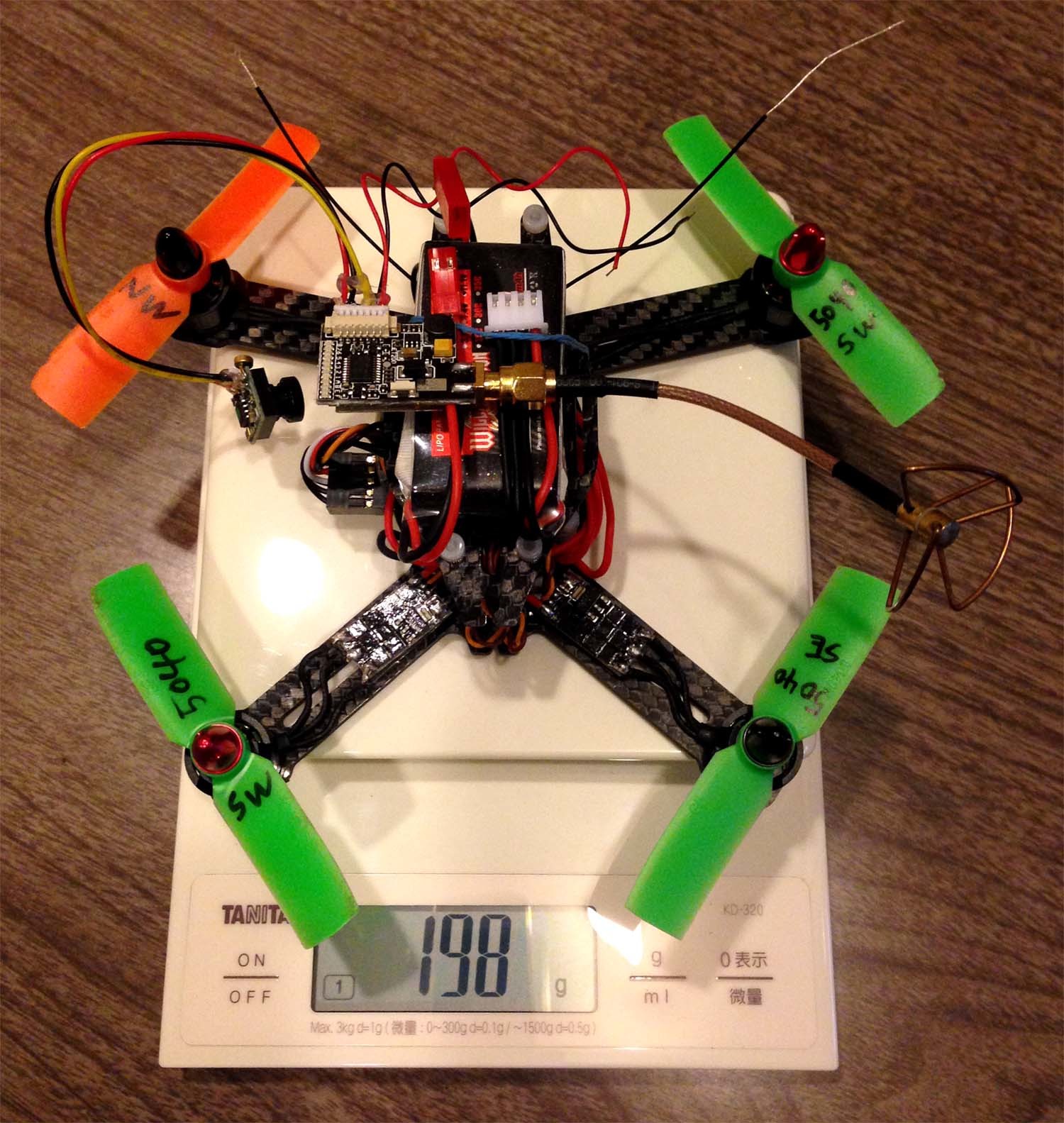

WildScorpion 3S 500mAh Li-po搭載、飛行重量198g。

Diatone Grasshopper 160 CarbonFiber (BEC付PCBとも)
NAZE32 10dof
Lemon Rx 6-Ch Diversity(DSMX互換 )
ReadyToSky S1306 3100KV
eMax 12A Nano BLHeli ESC (oneShot)
(長谷川注:OneShot125サポートとあり、有効設定しているが、
 Damped Lightはできてないようです・・原因不明)
5040手作り切詰プロペラ(3インチ既製品より多少長いかも)
600TVL 1/4 2.8mm CMOS FPV 170 Degree Camera
Eachine 200mW VTx ET200改(ATV無線局認定済)
MicroMinimOSD(MW_OSD R1.5)

庭で数回、目視でホバリング~旋回してみました。5分ほどで、10.2Vに設定したバッテリ・アラームが発動します。上のFPV映像は、リビングのBDレコーダ外部入力にVRx(RC832)を繋いで録画しました。

FPV映像中央下のコールサイン(初期設定の表示方法のまま)は、約1分おきに数秒表示されます。

FPV映像左下のバッテリ電圧表示は、MW_OSD_GUI の[Voltage Adjust]200(デフォルト値)だと、-1Vほど表示誤差がありましたが、216~7でほぼ正しい電圧値が表示できるようになりました。



2016.02.06 追記
1、2、3号機bisに搭載している高輝度軽量LED(赤)が1g程度なので、4号機にも搭載しました。500mAhリポ込で飛行重量199g。
LED Decoration Board Strip_red(3S用、Banggoodで送料無料$1.90USD)

2016.03.20 追記.
なかなか広いところへ飛ばしに行けないので、たまーにのんびり庭で飛ばして楽しんでいます。Wild Scorpion 3s 500mAh の Li-Poで5min以上飛ばせるので、十分楽しめます。








by paveau | 2016-01-30 12:23 | ラジコン・ヘリ | Trackback | Comments(6)

FPV  その16  CleanFlight Mac OSX



はじめて NAZE32(10dof) を積んで調整・減量中(笑)の4号機(Diatone Grasshopper 160 CF)

もともとMac Plus (漢字talk2.0+外付5inchHDD5MB !)から PowerMac(MacOS8.5)の頃まで、かなりへヴィな Macユーザでしたが、いろんなソフトがWindows PC へ移植され、僕もWindows95の頃からWinPCユーザになってしまいました。

それから15年くらいして、S.ジョッブスさん(彼は同い年でした)が亡くなった時、記念にと思って13inch MacBookAir(late 2010、現在 OS.10.7.5で稼働中)を手に入れ、ときどき使っています。

CleanFlight は 普段はWindows 7 ノートPC(DELL vostro3300)で使っていますが、Mac版のCleanFlight があるので、MacBookAirにインストールしてみました。WinPCノートより軽量だしバッテリのもちもいいので、現地調整用に持ち歩こうかと思っています。
CleanFlight 自体は、Google Chrome の Extension なので、Windows版と同様の手順ですんなりインストールできましたが、CP210x USB to UART Bridge Virtual COM Port (VCP)ドライバのほうはダウンロードしたものの、インストール方法がなかなかわからず、難儀しました(笑)。

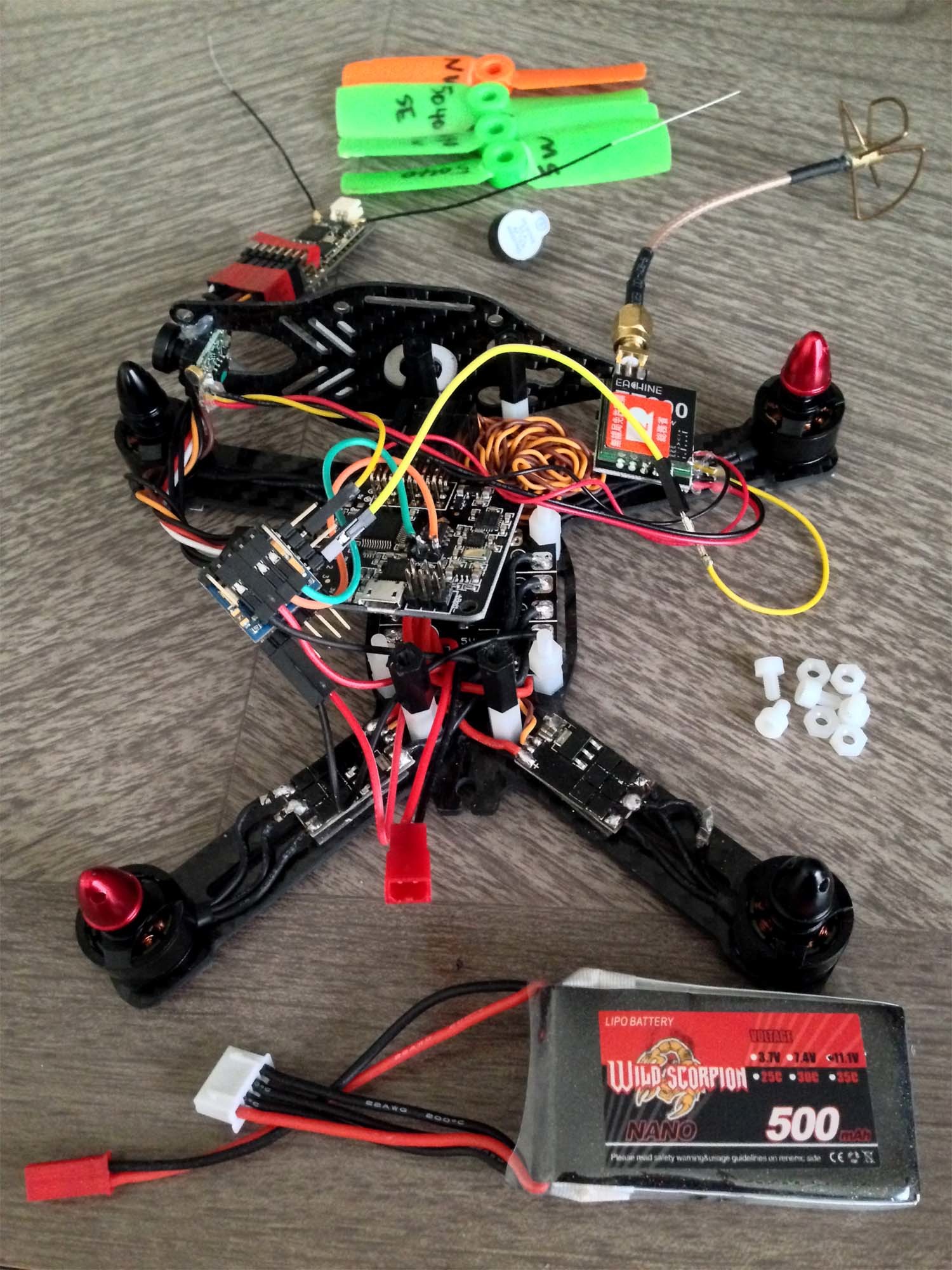

配線類を短縮してハンダ直付したり、いろいろ減量中の4号機(Diatone Grasshopper 160 CF)。FPVカメラ、VTX(Eachine ET200改・ATV無線局許可取得済)はこれから配線・搭載ですが、とりあえず計量してみると、Wild Scorpion 3S 500mAh Li-po込で飛行重量198g。最終的にはさらに、MicroMinimOSD(MW OSD R1.5)、ブザーやLEDなども搭載予定なので、もう少し減量します(笑)。



2016.01.23 追記
ということで(笑)、引続き減量中の4号機。
上記FPVカメラ、VTx、MicroMinimOSD(MW OSD R1.5)を搭載、さらに搭載予定の5Vピエゾ・ブザー(eBay_ROGERTENFLYで、20個$2.56USD送料無料)含めて計量したら、バッテリ込の飛行重量199gになりました。
作業中に気づきましたが、テスト飛行でRX左アンテナ先端を切断してしまい(前掲のVTx搭載前計量写真ですでに先端がない)、応急措置で同材を寸法合わせてハンダ付、ホットガンで補強しました(上写真の左下)。このアンテナ線は単品補修パーツとして、Lemon_RXの通販サイトで売っています($1.90USD送料別)。

とにかく小さいので、軽量化しながらの配線、ハンダ付、パーツレイアウトなど、あらゆる作業がたいへんです。MicroMinimOSDにも5V電源が必要で、最初搭載していたuBECモジュールは配線しにくいので、Grasshopper付属のBEC付PCBに交換しました。Naze32 をCleanflight に接続するときは、MinimOSDを電源OFFにしないと燃えてしまうらしいので(hira さんのアドバイス)、OSD廻りの配線はハンダ付けしていません。

Quanum DIY FPV Goggle v.2 の受信映像。
Arduino 1.6.5 から ファームウェア MW_OSD(R.1.5)を書込んだMicroMinimOSD(eBay_alexa-hobbyにて、$8.79USD送料無料)は、引続き、設定ソフトMW_OSD_GUI(R.1.5)からコールサイン表示はすんなりできた一方、バッテリ電圧表示が0.0(ローボルト・アラームが出っぱなし)でしたが、MicroMinimOSDのバッテリ電圧入力線(3S・+11.1V)をBAT1端子からBAT2端子へ移してみたら、映像左下に10.3Vと出るようになりました。3S Lipoを電圧計で測定した正値は11.3Vなので、MW_OSD_GUI の[Voltage Adjust]200(デフォルト値)を調整すれば解決するのではと思います。いよいよなんとなくゴールが見えてきました。

MW_OSD_GUI(R.1.5)の[font Upload]で、自分のwin7PCノートではなぜか 000/256 のまま進まず(現在未解決)、文字化け解消に難儀しましたが、家人のwin7PCノート(ThinkPad)を拝借してやってみたら、一発でUpload できました。
写真右、MicroMinimOSDに Arduino(1.6.5)から MW_OSD(R.1.5)ファームウェアを書込んでから、設定ソフトMW_OSD_GUI(R.1.5)にて各種設定中。
写真左のMacBookAir のほうは、MW_OSD_GUI(R.1.5)は起動しますが、またしても USB経由の Virtual COM Port ドライバをインストールしたのになぜか認識せず、まだ使えていません。














by paveau | 2016-01-21 00:56 | ラジコン・ヘリ | Trackback | Comments(0)

FPV  その15  3号機みつかる!(Diatone Blade 150)


昨年12月はじめ、改正航空法の施行日数日前でしたが、茂みに落として行方不明になっていた3号機

正月休みに、aoさんが発見・回収してくださいまして、先週末お会いした際に僕のところへ帰還しました。僕が探したエリア(けっこう広範囲でしたが・・・)の西端よりさらに2~30mほど離れた場所に落ちていたそうです。

aoさん、ありがとうございました!

行方不明だった約ひと月弱の間に4~5回雨が降ったこともあって、3S 500mAh Lipo バッテリは完全放電してアウトでしたが、それ以外はすべて、RunCamHD(バッテリ・microSDも、録画データも)、本体(VTx・Camも)とも壊れていませんでした。

ひとまずざっと分解してパーツ類を点検、各ESCをキャリブし直し、再度組立てて、OpenPilotも設定し直したら、無事ホバリングできました。

とはいうものの、ひと月ほど雨ざらしになっていたので、しばらくしてから壊れたりしないか、すこし様子をみようと思いますが、現状とりあえず問題なさそうで、ラッキー!でした。










by paveau | 2016-01-14 00:25 | ラジコン・ヘリ | Trackback | Comments(2)

FPV  その14  多摩電動飛行機研究会 2016新春研究会

今朝は、多摩電動飛行機研究会(多摩電研)の2016新春研究会に参加させていただき、FPV250クワッドの1号機2号機を、ついでに200g未満の3号機bis4号機も、広いところで飛ばしてきました。
2号機(ARRIS250/QAVクローン)でゲートくぐりに初挑戦! (2号機搭載RunCamHD画像)


改正航空法施行以来およそ一月ぶりですが、多摩電研のFPV会員に参加させていただき、穏やかな好天にも恵まれて、お集まりになった皆さんと一緒に、今年初めてのFPV飛行を楽しむことができました。






by paveau | 2016-01-03 23:22 | ラジコン・ヘリ | Trackback | Comments(0)
